產品概述
NS18B20是一款高精度單總線溫度測量芯片， 溫度傳感器的測溫范圍為-55°C 到+125°C。根據用戶需要通過配置寄存器可以設定數字轉換精度和測溫速度。 芯片內置 5byte 非易失性存儲單元供用戶使用，3byte 用于高低溫報警及配置精度，另外 2byte 用于保存用戶自定義信息。在-10°C 到+85°C 范圍內最大誤差為±0.5°C，在全溫度范圍內最大誤差為±1°C。NS18B20具有寄生供電和外部供電兩種工作方式，其中寄生供電可以通過數據線供電，不需要外部供電。
每一個NS18B20具有唯一的64bit 序列號，利用單總線接口允許多個設備掛在同一總線，因此，該特性可以利用一個處理器去控制多個NS18B20傳感器。 NS18B20 廣泛應用于分布型溫度環境監測，溫度控制等系統。
主要功能
● 單總線通訊，節約布線資源
● 每個器件具有唯一的序列號ID
● 寬溫度范圍–55°C 至125°C
● 全溫域內保持高精度
-10°C~85°C：±0.5℃
-55℃~--10℃：±1℃
85℃~125℃：±1℃
● 轉換時間短，僅需40ms
● 溫度轉換無需額外強上拉
● 大于100℃支持寄生模式工作
● 應用簡單，無需額外器件
● 工作電壓范圍2.7V~5.5V
● 可編程9~12位
● 用戶可自行配置報警值

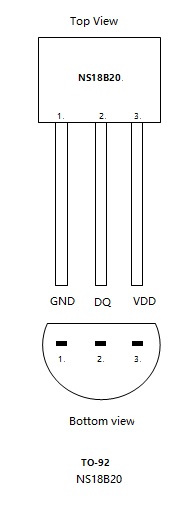

● TO-92S封裝，體積小
應用場合
● 分布式測溫
● 過程監測和控制系統
● 工業物聯網
● 白色家電
● 溫度監控
功能框圖
